Schakelaar pinkers Honda dax ST50

[tomdemoor]

Ik heb de schakelaar (voor de pinkers en claxon) op het stuur van mijn originele ST50 Dax opengemaakt.
Nu vraag ik.me af hoe ik het kogeltje, veertje en 2 messing beugeltjes terug op zijn plaats krijg? Er bestaat geen Youtube filmpje van.
Iemand ervaring hiermee?
Alvast bedankt.

[ildert]

Ik druk altijd het hele setje er in een keer in, dat is inclusief het printje met de kabels er aan. Je zet alles in elkaar buiten de behuizing en schuift dan het printje, plaatjes en kunstof blokje met veertje en kogeltje er in een keer in. Houdt het kogeltje op zn plek met je vinger tot ie tegengehouden wordt door de behuizing. Het is ff pielen, maar als je het 10x geprobeerd hebt lukt het vast.

[tomdemoor]

Dat is een goede tip want het ziet er gepruts uit.
Ik kan het veertje en kogeltje in de schuif plaatsen, maar weet niet goed hoe de messing plaatjes moeten zitten. De plaatjes zijn bovendien niet even groot en eentje heeft een uitsparing.
Bestaat daar niet ergens een tekening van hoe alles exact samengezet moet worden? Dat probleem moeten toch velen al gehad hebben. Of kan jij me dat nog uitleggen, dat zou super zijn (is ook niet dringend).

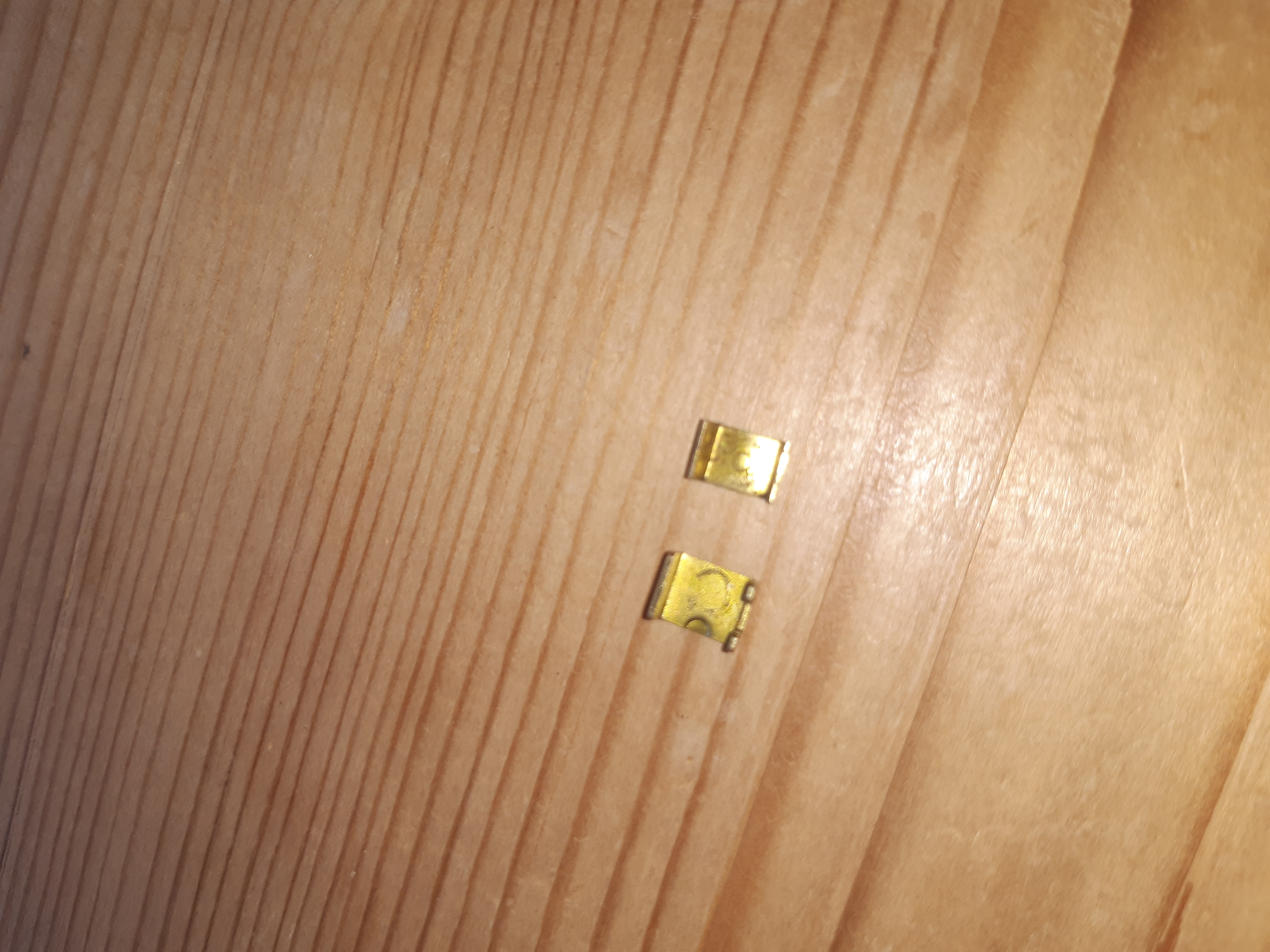

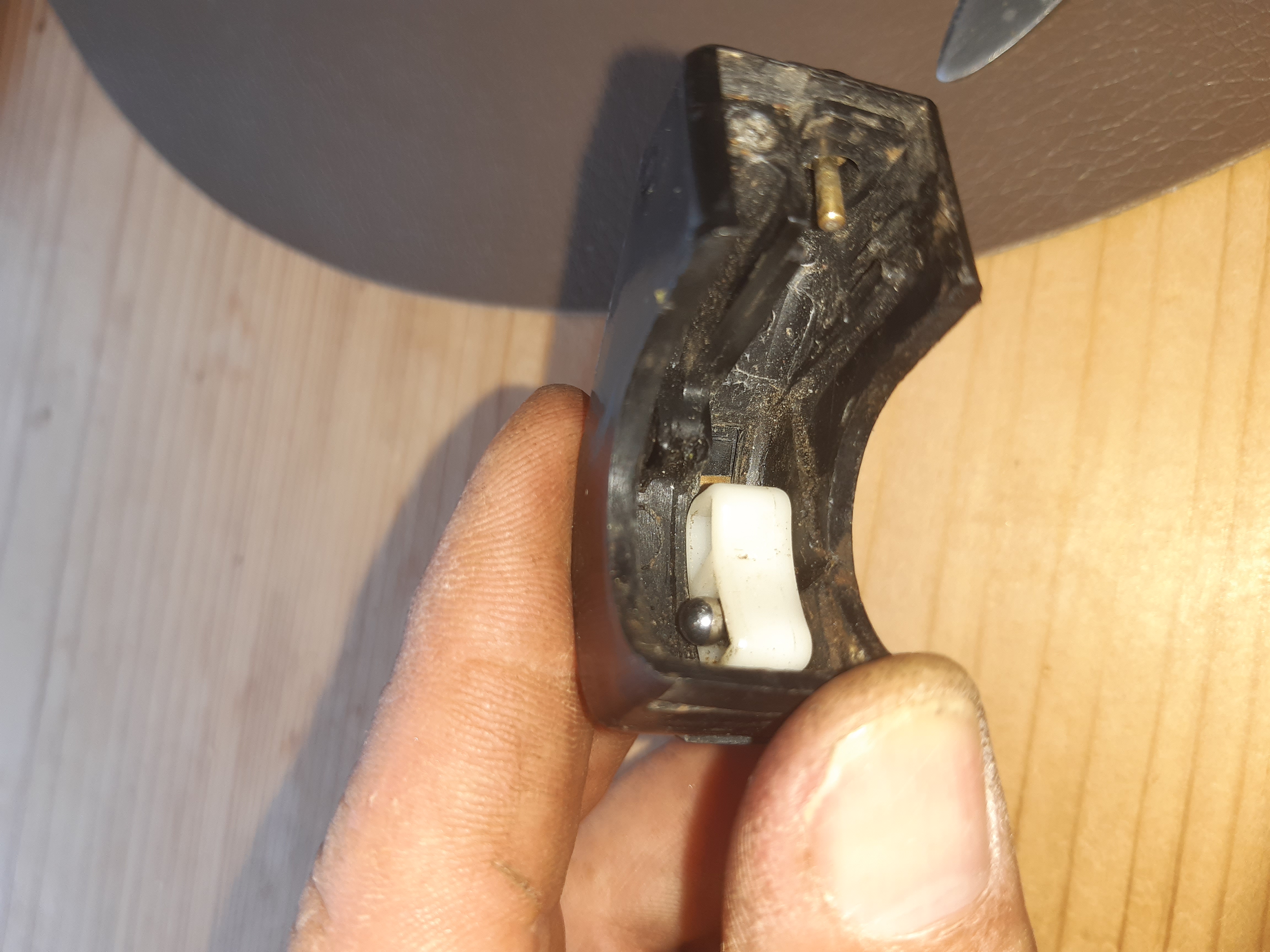

Ik voeg nog een foto toe van het schuifje met het veertje en kogeltje erin. En van de beide messing plaatjes.

[ildert]

ok dit is een beetje anders dan ik dacht. dat kogeltje moet iig in dat groefje onder in de behuizing, dus aan de andere kant dat dat ie nu zit. dan moet dat linker messing plaatje over dat witte kunstof deel heen waar het veertje zit. en dan moet er nog een plaatje zijn met draadjes er aan gesoldeerd, die moet daar weer bovenop.

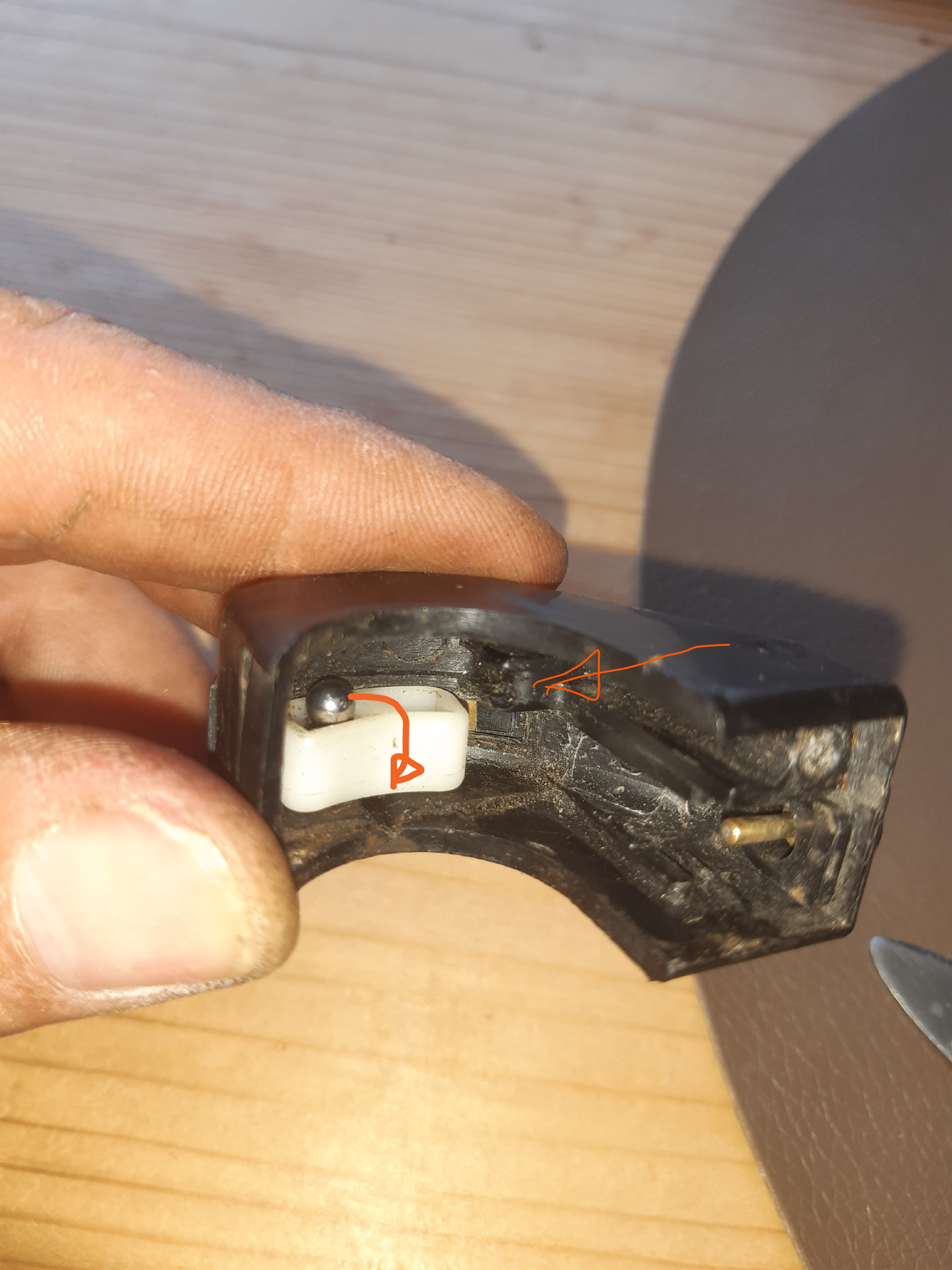

kogeltje in het groefje en tweede pijltje is waar plaatje met contactjes en bedrading in moet:


linker contactplaatje is voor de verlichting, de andere voor de toeter gezien de indrukking:

[tomdemoor]

Bedankt dat maakt het weer iets duidelijker.

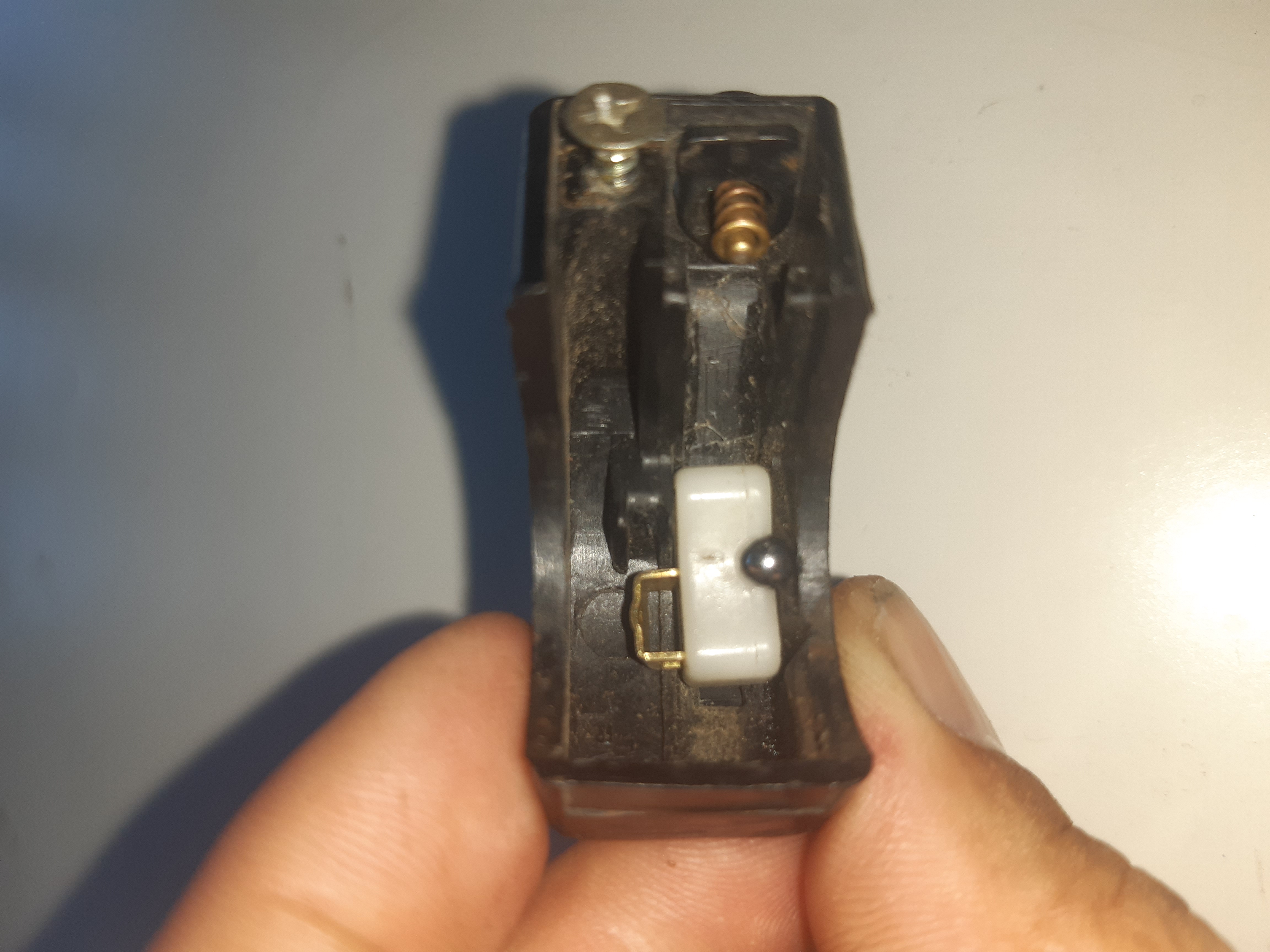

Maar dat plaatje krijg ik niet over het veertje, dat is toch met de vlakke kant naar buiten (zodat het de contactpuntjes gaat raken)?
En dat tweede plaatje heeft inderdaad een afdruk van het staafje achteraan de claxonknop, maar dat kan ik nergens vast zetten.
Gemakkelijk is toch anders...

[lil]

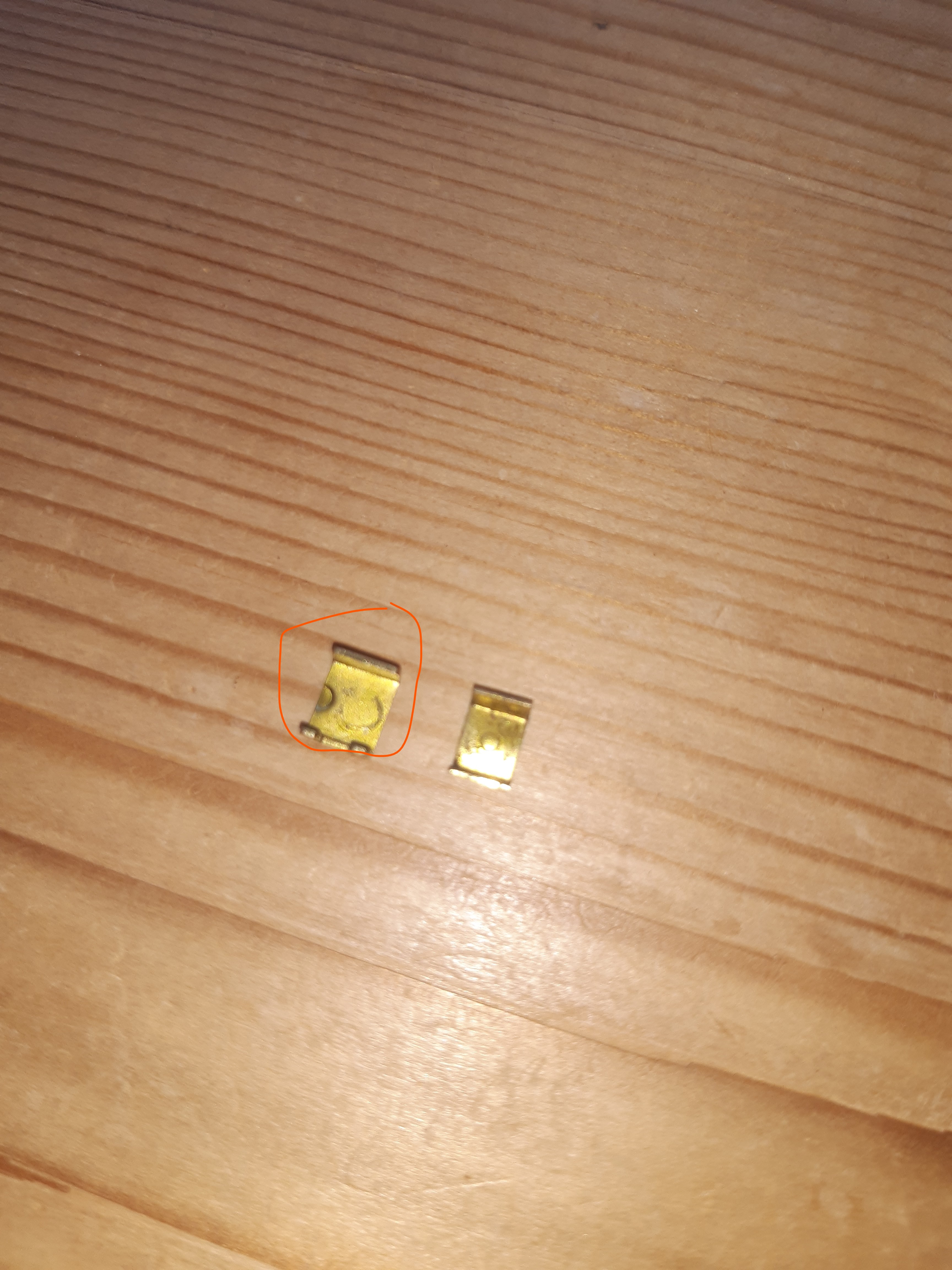

dat plaatje in het cirkeltje heeft iig een afdruk van het veertje erin zitten, dat geeft al aan hoe het moet zitten. kijk ook naar andere sporen die aangeven waar iets hoort te zitten.

[NIX]

Er ontbreekt nogal wat.
