Goedendag, Al lang bezig mijn C310 aan het opknappen en reviseren.
Sinds deze zomer alle onderdelen compleet en gereviseerd.
Vraag: Bij het in elkaar zetten van het motorblok weet ik niet meer waar de rond 17,4 platte ring moet zitten.
Weet iemand het antwoord. Op de opengewerkte tekening vind ik hem niet terug.
Groeten.

[SeeWhy50]

Is dat de buitendiameter die je opgeeft?
Doorgaans heb je 3 maten nodig om een ring te beschrijven. Buitendiameter, binnendiameter en dikte.
Wat heb je gemeten en wat zijn de andere maten?
Met deze informatie wordt de puzzel wat gemakkelijker.

[kawasaki]

Hallo Danny,
In het onderdelenboek wordt het washer rond 17,2 genoemd.
Ik denk dat het een ring is voor op de hoofdas maar weet het niet zeker.
De maten zijn rnd. 26 x rnd. 17,2 x 0,5 dik.
Bedankt al voor de moeite.
Groeten.

[ildert]

En staat er in die partslist geen pos nummer bij die verwijst naar de tekening? Welke c310 is het? Er staan op cmsnl.com ook diverse parts lists voor c310, maar daar kim ik jouw omscrijving van het part niet tegen.

[wim V8]

Ja, en een onderdeelboek heeft altijd van die mooie tekeningen zodat je ook ziet waar het gemonteerd is.

Lijkt mij een vulring om axiale speling op te lossen bij assen in het blok.

https://www.google.nl/search?q=honda+wa ... CAY&uact=5

Eigenlijk kom je het vanzelf tegen.
Vooral door de inner diameter te gebruiken, welke as heeft +/-.........

Gr. Wim.

[butt head]

Hallo Danny,
In het onderdelenboek wordt het washer rond 17,2 genoemd.
Ik denk dat het een ring is voor op de hoofdas maar weet het niet zeker.
De maten zijn rnd. 26 x rnd. 17,2 x 0,5 dik.
Bedankt al voor de moeite.
Groeten.

Dat klinkt als een shimring
Links of rechts aan een versnellingsbak as gok ik of aan de trapas.

Als je een part list hebt kan je hem misschien wel terug zien waar hij hoort

[kawasaki]

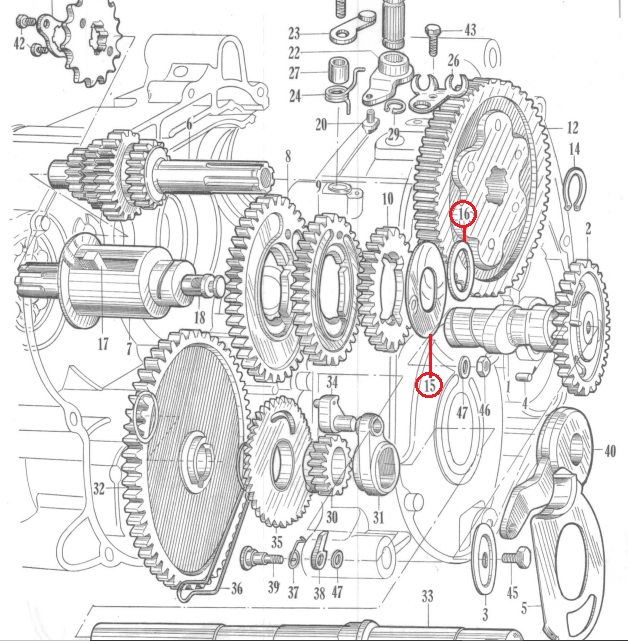

Het partnumber is 16.
Kan op de ene tekening zien dat die op de hoofdas moet maar op de andere lijkt het op de counteras (schakelas)
achter partnr. 15 (Grote platte ring). Honda is C310S. Groeten.

[wim V8]

16 is een ref.nr.
Elke tekening heeft een nr.16.

Partsnumber is veel langer bijv. c3102327
Dit is ook een ring 16 maar een onder de vliegwiel moer ring.


Gr. Wim.

[wim V8]

Gr. Wim.

[kawasaki]

Bedankt voor alle tips.

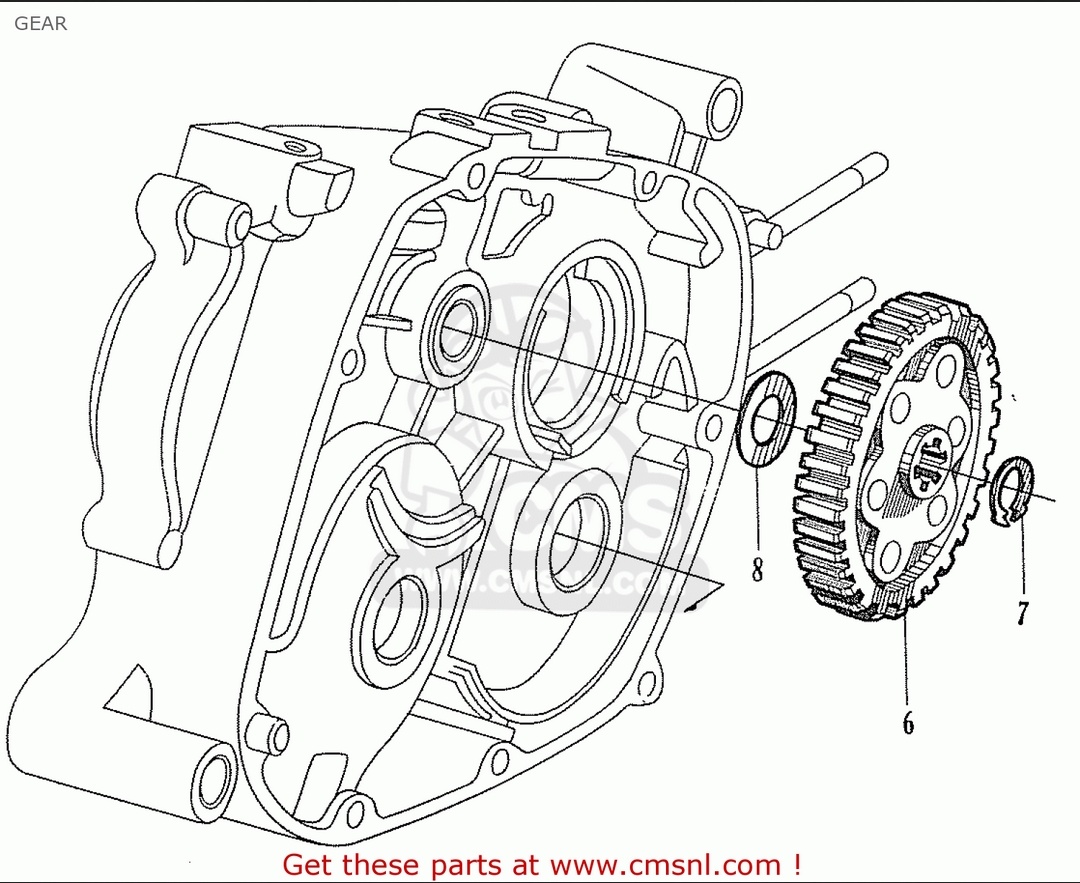

Vooral om nu even bij CMSNL te kijken zie ik achter het primaire tandwiel een ring nr 8 zitten.
Ik vermoed dat dat de plaats voor mijn ring is.
Mvg. Han.

[wim V8]

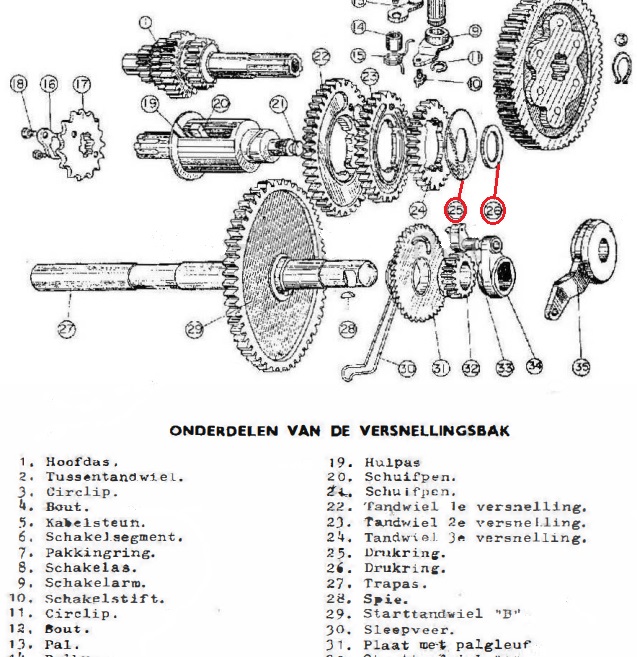

Hier staan ze even mooier in lijn.






Gr. Wim.

[ildert]

Plaatje geeft wellicht vertekend beeld, maar die lijken mij groter dan 17mm, want dat is over het algemeen de diameter van de bak assen, en die ziet er op dit plaatje kleiner uit.

[wim V8]

Plaatje geeft wellicht vertekend beeld,
maar die lijken mij groter dan 17mm,

want dat is over het algemeen de diameter van de bak assen
En die ziet er op dit plaatje kleiner uit.

Het gaat ook om de binnendiameter 17,2


Gr. Wim.

[ildert]

Ja daarom.....ik denk dat ie achter het prim. tandwiel moet

[kawasaki]

Hallo Wim,
Jouw plaatje laat duidelijk zien dat het nu in lijn is getekend.
Echter, de diameter van 17,2 past niet over die as, of te ruim.
Over de hoofdas achter het grote tandwiel past die wel.
Groeten Han.
