CB50 - 6v naar 12v conversie

Bericht door BramdeLeege » 25 mei 2017 08:04

M'n prof van elektriciteit zegt alvast dat het mogelijk zou moeten zijn!
Zoals praktisch iedereen tegenwoordig wil ik LED verlichting op m'n stalen ros. LED's werken op 12 Volt, de CB50 werkt op 6 Volt, probleem.

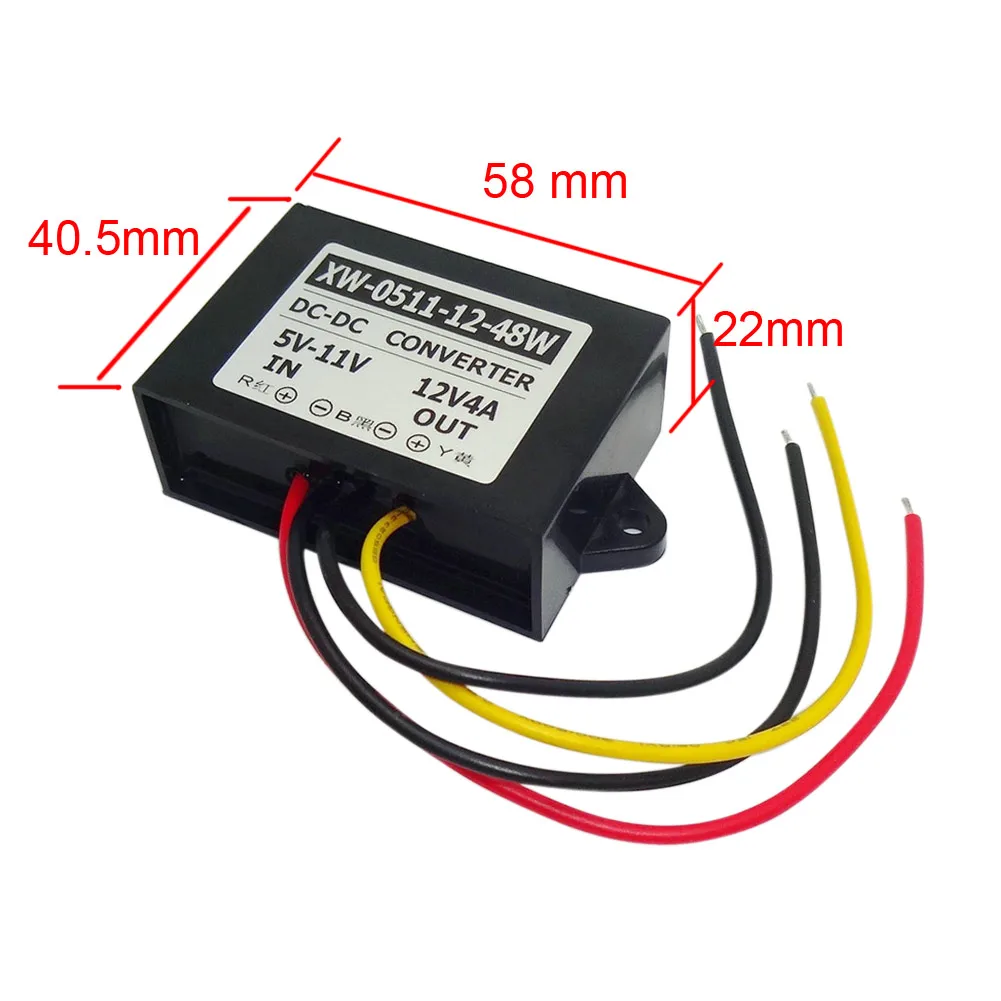

Nu heb ik deze besteld bij Aliexpress samen met vervangende LED lampjes voor heel het systeem:
Afbeelding
https://www.aliexpress.com/item/Waterpr ... 0.0.BK8GOr

Het plan is om deze achter de batterij te zetten en alle verlichting, ook koplamp, hierop aan te sluiten. De lampjes van het dashboard blijven voor de converter aangesloten alsook de 6v toeter omdat deze te veel stroom zou trekken bij gebruik.

Strak plan?
Laatst gewijzigd door BramdeLeege op 06 jun 2017 15:30, 1 keer totaal gewijzigd.

Gebruikersavatar
BramdeLeege
Frequent 4T-MSB visitor
Berichten: 55
Lid geworden op: 15 mei 2017 19:53
Bezit: Honda CB50J 1978
Locatie: Schelle, België
Contacteer:

Re: CB50 - 6v naar 12v conversie met buck-boost step up converter

Bericht door BramdeLeege » 25 mei 2017 08:58

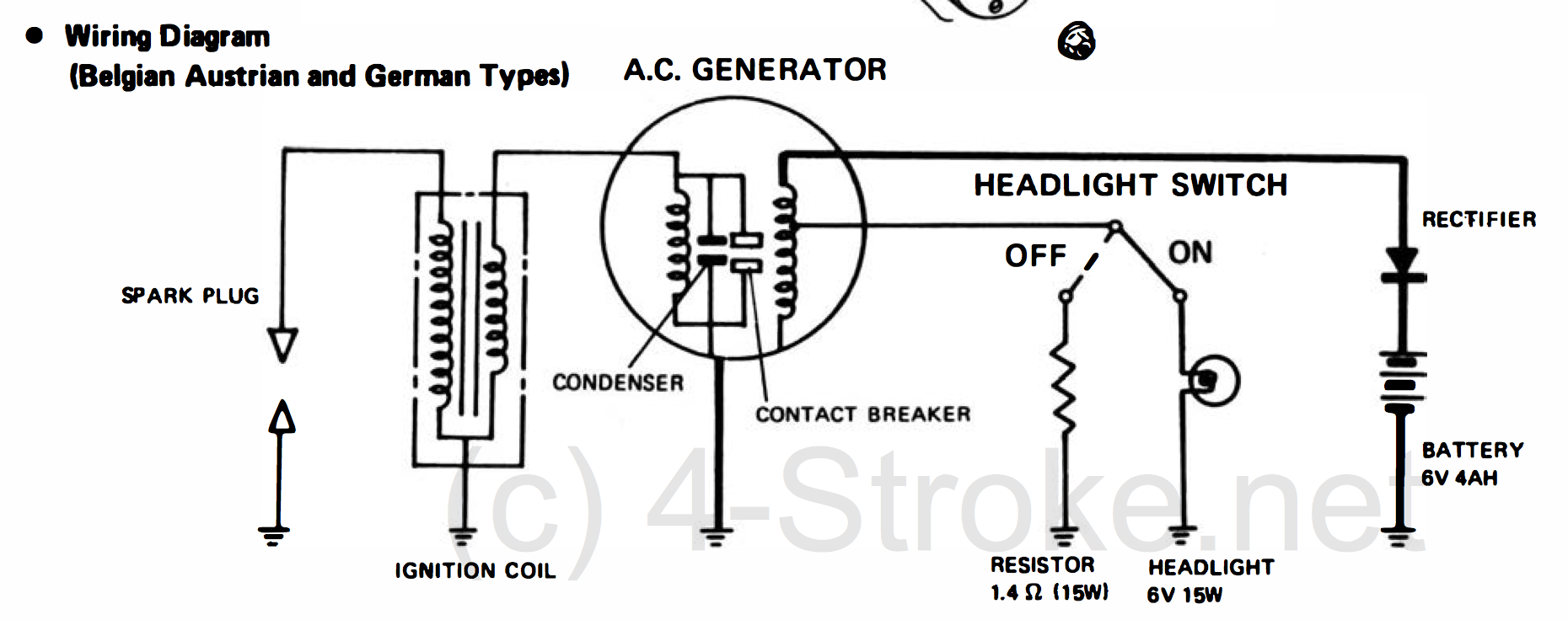

Heb een duidelijk elektrisch schema gevonden, denk ik! :D
Wiring Diagram cb50j_at_6V.png

hypercub
The 4T-MSB is my life!
Berichten: 1549
Lid geworden op: 28 jan 2007 09:22
Bezit: XL50,CY50
Locatie: Knastaksel

Re: CB50 - 6v naar 12v conversie met buck-boost step up converter

Bericht door hypercub » 25 mei 2017 10:30

Uit een 6 volt ontsteking komt niet ineens 12v als je een andere regulator monteert.
Life is too short for lousy coffee.

Gebruikersavatar
BramdeLeege
Frequent 4T-MSB visitor
Berichten: 55
Lid geworden op: 15 mei 2017 19:53
Bezit: Honda CB50J 1978
Locatie: Schelle, België
Contacteer:

Re: CB50 - 6v naar 12v conversie met buck-boost step up converter

Bericht door BramdeLeege » 25 mei 2017 10:34

hypercub schreef:Uit een 6 volt ontsteking komt niet ineens 12v als je een andere regulator monteert.
Da's natuurlijk waar. Alles voor de converter blijft 6v, ook de regulator en de laadspanning. Hoe het precies werkt, weet ik niet maar hier is een filmpje dat het lijkt te bewijzen. https://youtu.be/p81fld-i-98 En of het gezond is voor het systeem, zal ik achter weten te zeggen.

Gebruikersavatar
nielspbr
Mr Kockengen
Berichten: 13596
Lid geworden op: 02 mar 2009 17:50
Bezit: Een apenfamilie en een bamibal.
Locatie: Kockengen

Re: CB50 - 6v naar 12v conversie met buck-boost step up converter

Bericht door nielspbr » 25 mei 2017 11:43

Aangezien het koplampcirquit wisselstroom is, is het in principe heel eenvoudig van 6v naar 12v te transformeren. Kost je alleen wel de dubbele stroomsterkte. 12v ledkoplampen hebben juist weer grote koellichamen nodig omdat de voeding van een led beperkt moet worden tot een bepaalde maximum stroomsterkte, dit om te voorkomen dat de led in rook op gaat. In feite ben je nu dubbele verliezen aan het creëren. Mooiste zou zijn om de led gelijk op een lager voltage aan te sluiten.

LED verlichting, een led lamp in een gewone gloeilampreflector geeft geen goede lichtbundel. Lamp(led) en reflector zijn een setje. Er is momenteel wel net een E-keur led koplamp uit die in een monkey/dax koplamp bucket zou moeten passen (persoonlijk vind ik dat ding lelijk, maarja mijn smaak...)

Gebruikersavatar
Daan1508
4T-MSB regular
Berichten: 426
Lid geworden op: 04 feb 2015 13:51
Bezit: 1971 C50
1974 CB125k5 (twin!)
2011 Skymax 50
2001 Astrea met Lifan 125
Locatie: Utrecht

Re: CB50 - 6v naar 12v conversie met buck-boost step up converter

Bericht door Daan1508 » 25 mei 2017 22:01

Die buck-boost converters werken goed! Wat Niels zegt over koelplaten en reflectoren is wel waar, maar je kunt het natuurlijk gerust proberen.

Gebruikersavatar
NIX
chaly addict
Berichten: 17042
Lid geworden op: 27 jan 2007 21:21
Bezit: Een hamer
Locatie: Milsbeek

Re: CB50 - 6v naar 12v conversie met buck-boost step up converter

Bericht door NIX » 26 mei 2017 10:46

Waarom zou je een geregeld 6v systeem laten omvormen als je net zo makkelijk een geregeld 12v systeem maakt? Pak een 12v accu en regelaar, wit uit de ontsteking splitsen naar wit en geel van de regelaar, rood van regelaar naar accu en verbruikers en groen naar maasa. Klaar.
Kijk eerst even in de FAQ.

Gebruikersavatar
BramdeLeege
Frequent 4T-MSB visitor
Berichten: 55
Lid geworden op: 15 mei 2017 19:53
Bezit: Honda CB50J 1978
Locatie: Schelle, België
Contacteer:

Re: CB50 - 6v naar 12v conversie met buck-boost step up converter

Bericht door BramdeLeege » 26 mei 2017 11:02

NIX schreef:Waarom zou je een geregeld 6v systeem laten omvormen als je net zo makkelijk een geregeld 12v systeem maakt? Pak een 12v accu en regelaar, wit uit de ontsteking splitsen naar wit en geel van de regelaar, rood van regelaar naar accu en verbruikers en groen naar maasa. Klaar.
Is het zo simpel? :shock:
Er bestaan kits van rond de 300 euro om het systeem om te vormen naar 12v, dus ik ben sceptisch dat het kan door draadjes te verwisselen.

joost.0413
Frequent 4T-MSB visitor
Berichten: 54
Lid geworden op: 20 jul 2016 18:18

Re: CB50 - 6v naar 12v conversie met buck-boost step up converter

Bericht door joost.0413 » 26 mei 2017 15:54

Ik denk dat je samen met een akku en een spaningsregelaar al een heel eind bent.
Spaningsregelaar zijn zo duur niet, pas nog 2 besteld en ze werken prima.
spaningsregelaar (Small).PNG

Gebruikersavatar
BramdeLeege
Frequent 4T-MSB visitor
Berichten: 55
Lid geworden op: 15 mei 2017 19:53
Bezit: Honda CB50J 1978
Locatie: Schelle, België
Contacteer:

Re: CB50 - 6v naar 12v conversie met buck-boost step up converter

Bericht door BramdeLeege » 26 mei 2017 16:01

joost.0413 schreef:Ik denk dat je samen met een akku en een spaningsregelaar al een heel eind bent.
Spaningsregelaar zijn zo duur niet, pas nog 2 besteld en ze werken prima.
In combinatie met bovenstaande hack, neem ik aan? :D

joost.0413
Frequent 4T-MSB visitor
Berichten: 54
Lid geworden op: 20 jul 2016 18:18

Re: CB50 - 6v naar 12v conversie met buck-boost step up converter

Bericht door joost.0413 » 26 mei 2017 16:04

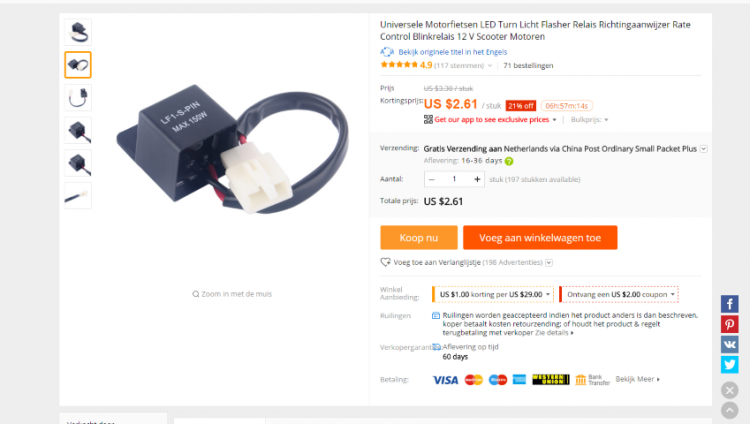

onderstaande heb je waarschijnlijk ook nodig
flasher (Small).PNG

Gebruikersavatar
BramdeLeege
Frequent 4T-MSB visitor
Berichten: 55
Lid geworden op: 15 mei 2017 19:53
Bezit: Honda CB50J 1978
Locatie: Schelle, België
Contacteer:

Re: CB50 - 6v naar 12v conversie met buck-boost step up converter

Bericht door BramdeLeege » 26 mei 2017 16:11

NIX schreef:Waarom zou je een geregeld 6v systeem laten omvormen als je net zo makkelijk een geregeld 12v systeem maakt? Pak een 12v accu en regelaar, wit uit de ontsteking splitsen naar wit en geel van de regelaar, rood van regelaar naar accu en verbruikers en groen naar maasa. Klaar.
Kan je even verduidelijken op deze afbeeldingen?
CB50J Alternator diagram.png

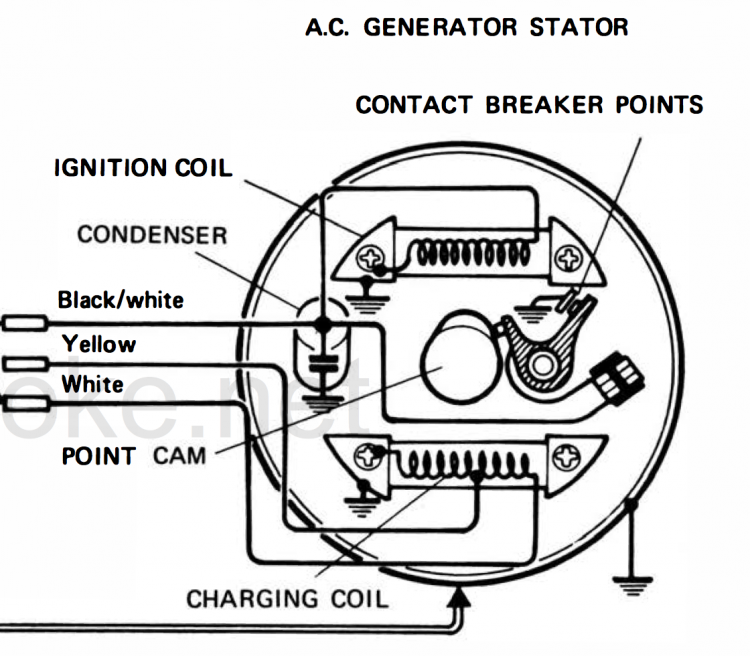

CB50J Stator diagram.png

Gebruikersavatar
NIX
chaly addict
Berichten: 17042
Lid geworden op: 27 jan 2007 21:21
Bezit: Een hamer
Locatie: Milsbeek

Re: CB50 - 6v naar 12v conversie met buck-boost step up converter

Bericht door NIX » 26 mei 2017 16:19

Kijk naar het onderste plaatje. Alleen white gebruiken en aansluiten zoals ik eerder uitlegde. Yellow nergens meer voor gebruiken.
Kijk eerst even in de FAQ.

Gebruikersavatar
NIX
chaly addict
Berichten: 17042
Lid geworden op: 27 jan 2007 21:21
Bezit: Een hamer
Locatie: Milsbeek

Re: CB50 - 6v naar 12v conversie met buck-boost step up converter

Bericht door NIX » 26 mei 2017 16:19

Kijk naar het onderste plaatje. Alleen white gebruiken en aansluiten zoals ik eerder uitlegde. Yellow nergens meer voor gebruiken.
Kijk eerst even in de FAQ.

Gebruikersavatar
NIX
chaly addict
Berichten: 17042
Lid geworden op: 27 jan 2007 21:21
Bezit: Een hamer
Locatie: Milsbeek

Re: CB50 - 6v naar 12v conversie met buck-boost step up converter

Bericht door NIX » 26 mei 2017 16:19

Kijk naar het onderste plaatje. Alleen white gebruiken en aansluiten zoals ik eerder uitlegde. Yellow nergens meer voor gebruiken.
Kijk eerst even in de FAQ.
